Cuarto de telecomunicaciones o datos: infraestructura, diseño y normas ANSI/TIA
¿Qué es un cuarto de telecomunicaciones o datos?
Un cuarto de telecomunicaciones o datos es un espacio destinado a concentrar, organizar y administrar los equipos y conexiones que permiten el funcionamiento de la infraestructura tecnológica de una empresa.
En este espacio se encuentran componentes esenciales para la comunicación entre redes, sistemas de seguridad, servidores y dispositivos de usuario, como racks, gabinetes, switches, routers, paneles de parcheo, cableado estructurado, fibra óptica y sistemas de alimentación eléctrica.
Su diseño y adecuación son fundamentales para garantizar una conectividad confiable, facilitar el mantenimiento de los equipos y permitir el crecimiento de la infraestructura conforme evolucionan las necesidades de la organización.
En empresas industriales, corporativos, edificios comerciales y centros de datos, contar con una infraestructura correctamente diseñada contribuye a mejorar la organización de las redes, reducir riesgos operativos y facilitar la administración de los recursos tecnológicos.
Componentes principales de un cuarto de telecomunicaciones
Para garantizar una instalación organizada y funcional, es necesario considerar los siguientes elementos.

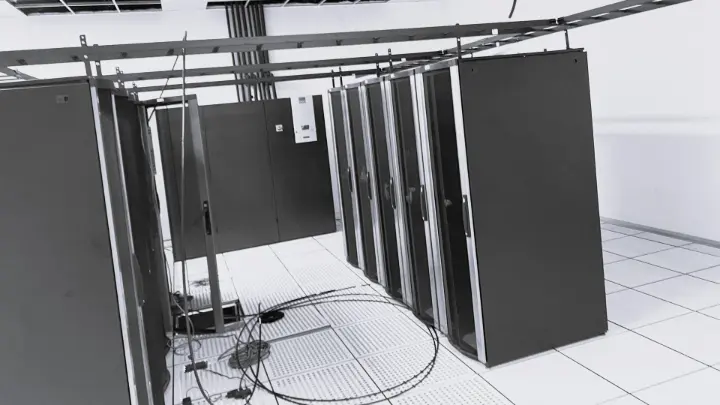

Racks y gabinetes
Los racks y gabinetes permiten instalar y organizar los equipos de comunicaciones dentro de una estructura accesible para operación y mantenimiento.
Su selección depende de la cantidad de equipos, las dimensiones disponibles, la capacidad de carga, la ventilación y las posibilidades de expansión.
Una correcta distribución facilita el acceso a los componentes y evita que el crecimiento de la infraestructura genere saturación o dificultades de mantenimiento.
Cableado estructurado
El cableado estructurado constituye la base de la conectividad entre los equipos de red y los diferentes puntos de conexión de una instalación.
Puede incluir cableado de cobre Cat 6 o Cat 6A, paneles de parcheo, conectores, cordones de conexión y accesorios de organización.
Su instalación debe considerar las distancias permitidas, los radios de curvatura, la separación respecto de fuentes de interferencia y los procedimientos de prueba correspondientes.
Fibra óptica
La fibra óptica permite establecer enlaces de comunicación de alta capacidad y conectar diferentes cuartos de telecomunicaciones, edificios, racks y equipos de red.
Su implementación requiere seleccionar el tipo de fibra apropiado, planificar las rutas, proteger los cables, realizar terminaciones adecuadas y verificar el desempeño de los enlaces.
Entre las actividades que pueden formar parte del proyecto se encuentran la instalación de distribuidores de fibra, empalmes por fusión, organización de bandejas y pruebas de los enlaces ópticos.
Switches, routers y equipos de red
Estos dispositivos permiten distribuir la conectividad, interconectar segmentos de red y administrar el tráfico de datos.
Su instalación debe considerar los requerimientos de puertos, velocidad, alimentación eléctrica, capacidad de transmisión, ventilación y compatibilidad con la arquitectura de red.
Una correcta distribución de estos equipos facilita la administración y el diagnóstico de problemas de conectividad.

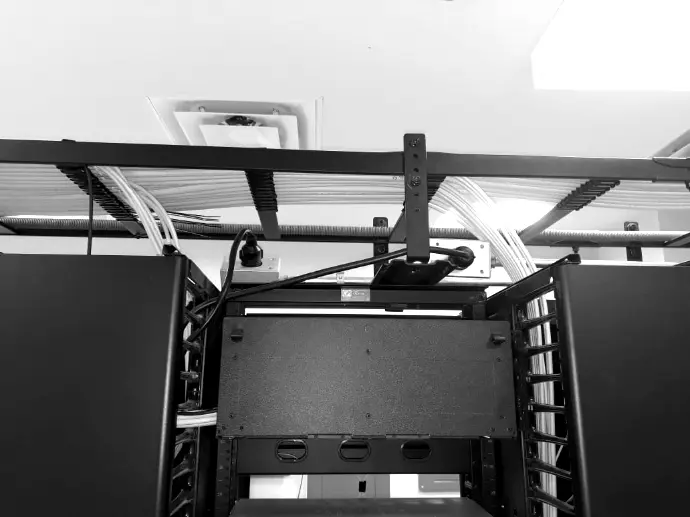

Charolas y canalizaciones
Las charolas portacables, escalerillas y canalizaciones proporcionan rutas para conducir y organizar el cableado.
Su diseño debe considerar la cantidad de cables, la capacidad de soporte, los radios de curvatura, la accesibilidad y la separación requerida entre los diferentes servicios.
Una infraestructura de canalización correctamente planeada facilita futuras ampliaciones y reduce las dificultades durante las intervenciones técnicas.
Energía y respaldo eléctrico
Los equipos de telecomunicaciones requieren una alimentación eléctrica adecuada a sus características de operación.
Según las necesidades de la instalación, pueden incorporarse:
- Sistemas de alimentación ininterrumpida (UPS).
- Unidades de distribución eléctrica (PDU).
- Circuitos eléctricos dedicados, cuando corresponda.
- Protección contra sobretensiones.
- Sistemas de puesta a tierra y unión equipotencial.
- Monitoreo de alimentación eléctrica.
El diseño debe considerar la carga de los equipos, los requisitos de protección y la continuidad operativa necesaria.
Climatización y ventilación
Los equipos electrónicos generan calor durante su funcionamiento. Por ello, es necesario mantener condiciones ambientales compatibles con las especificaciones de los fabricantes.
La solución puede incluir ventilación, aire acondicionado convencional o climatización de precisión, dependiendo de la carga térmica, las dimensiones del espacio y la criticidad de los equipos.
También es importante mantener una distribución adecuada del aire y facilitar las actividades de mantenimiento.
Seguridad física y protección contra incendios
La infraestructura debe contar con medidas de protección apropiadas para el entorno y los riesgos identificados.
Entre las soluciones que pueden integrarse se encuentran:
- Sistemas de control de acceso.
- Videovigilancia mediante cámaras IP.
- Detección y notificación de incendios.
- Sistemas de supresión de incendios diseñados para la instalación.
- Sensores de temperatura y humedad.
- Monitoreo de presencia de agua y otras condiciones ambientales.
La selección de los sistemas debe responder a los requisitos normativos aplicables y a las características específicas del recinto.
Normas ANSI/TIA aplicables a los cuartos de telecomunicaciones y datos
El diseño y la adecuación de un cuarto de telecomunicaciones deben considerar criterios técnicos que permitan organizar correctamente los espacios, las conexiones, las canalizaciones y los sistemas complementarios.
Las normas ANSI/TIA cumplen funciones diferentes, pero complementarias. Cada una aborda aspectos específicos de la infraestructura.
- ANSI/TIA-568: cableado de telecomunicaciones
- ANSI/TIA-569: espacios y canalizaciones
- ANSI/TIA-606: administración e identificación
- ANSI/TIA-607: puesta a tierra y unión equipotencial
- ANSI/TIA-942: infraestructura de centros de datos
- ANSI/TIA-1005: infraestructura de telecomunicaciones industriales
Es importante entender que estas normas no son intercambiables: ANSI/TIA-568 aborda el cableado; ANSI/TIA-569, los espacios y las canalizaciones; ANSI/TIA-606, la administración; ANSI/TIA-607, la puesta a tierra y la unión equipotencial. Por su parte, ANSI/TIA-942 y ANSI/TIA-1005 aportan criterios especializados para centros de datos y entornos industriales, respectivamente.
La selección de las normas aplicables depende de las características del proyecto y de los requisitos contractuales y regulatorios correspondientes.
¿Cómo se realiza la adecuación de un cuarto de telecomunicaciones?
La adecuación debe desarrollarse mediante un proceso organizado que permita identificar las necesidades, definir los trabajos y verificar los resultados.
Etapa 1. Levantamiento técnico
Se revisan las condiciones actuales del espacio, los equipos instalados, el cableado existente, las canalizaciones y los servicios eléctricos.
También se identifican las restricciones físicas, los riesgos y las necesidades de crecimiento.
Etapa 2. Diseño y planeación
Se define la distribución de racks y gabinetes, las rutas del cableado, la ubicación de los equipos y los requerimientos de alimentación eléctrica y climatización.
En esta etapa se determinan los criterios técnicos y normativos aplicables al proyecto.
Etapa 3. Adecuación de la infraestructura física
Se realizan los trabajos necesarios para preparar el espacio, instalar canalizaciones, adecuar soportes, organizar servicios y establecer las condiciones requeridas para los equipos.
El alcance puede incluir la instalación de charolas, escalerillas, gabinetes y piso falso, cuando corresponda.
Etapa 4. Instalación de equipos y cableado
Se instalan los racks, paneles de parcheo, enlaces de cobre y fibra óptica, switches y demás componentes definidos en el diseño.
Posteriormente, se organizan e identifican las conexiones para facilitar su administración.
Etapa 5. Integración de energía y sistemas complementarios
Se coordinan los trabajos eléctricos, los sistemas UPS, la distribución de energía, la climatización y las soluciones de seguridad que formen parte del proyecto.
Estas actividades deben ejecutarse de acuerdo con las especificaciones técnicas y los requisitos de seguridad aplicables.
Etapa 6. Pruebas y documentación
Se realizan las pruebas correspondientes al alcance contratado, que pueden incluir la certificación del cableado, las verificaciones de los enlaces de fibra óptica y las comprobaciones de conectividad.
Finalmente, se actualizan los registros de identificación, los diagramas y la documentación de la infraestructura instalada.
